Гидробак для гидравлической насосной станции серии А линейка "Полный комплект" объемом 160 литров
Гидробак для гидравлической насосной станции объемом 160 литров предназначен для работы в составе гидростанции с подачей до 30 л/мин*. Бак изготовлен из стали толщиной 3мм, имеет две перегородки, способствующие лучшей очистке и деаэрации гидравлического масла. Оснащен ревизионным люком для доступа и очистки внутренней части, указателем уровня с термометром, для визуального контроля уровня и температуры масла, сливным фильтром с обратным клапаном, заливной горловиной с сапуном и штуцером с присоединенным к нему фильтром на линии всасывания. Данная модификация является полностью готовой к установке двигателя и гидроаппаратуры и начала работы. Поставляется герметизированным. Доступны 2 основные варианта исполнения гидробака - полный и стандартный.
![Гидробак для гидравлической насосной станции серии А линейка Полный комплект объемом 160 литров Гидробак для гидравлической насосной станции серии А линейка Полный комплект объемом 160 литров](../images/baki/standart/a-full/gidrobak160L-A-full.jpg)
Комплектация и параметры :
- Крышка
- Заливная горловина с фильтром и сапуном
- Ревизионный люк
- Указатель уровня с термометром
- Сливной фильтр с обратным клапаном и фильтроэлементом
- Всасывающий фильтр
- Трубка и фланец на линии всасывания
- Сливной патрубок с заглушкой
- Порошковая окраска внешних поверхностей
- Порошковая окраска внутренних поверхностей
- Длина : 900 мм
- Ширина : 550 мм
- Высота : 360 мм
Комплектация, физические размеры, расположение отверстий и патрубков могут быть изменены по желанию заказчика.
Все баки проходят обязательную проверку на герметичность
* Для определения значения подачи гидростанции применено эмпирическое правило "объем гидробака должен равняться 3-5 значениям подачи станции в минуту"
Похожие гидробаки из других линеек и серий
![Промышленный гидравчисечкий бак серии DIN модель C Промышленный гидравлический бак серии DIN модель C](../images/baki/prom/din/gidravlicheskiy_bak_din_style_3_small.jpg)
![Промышленный гидравлический бак серии HEAVY модель C Промышленный гидравлический бак серии HEAVY модель C](../images/baki/prom/prom/gidravlicheskiy_bak-style_3_small.jpg)
![Промышленный гидравлический бак с подставкой модель A Промышленный гидравлический бак с подставкой модель A](../images/baki/prom/stand/gidravlicheskiy_bak-stand1_small.jpg)
![Вертикальный промышленный гидравлический бак модель A Вертикальный промышленный гидравлический бак модель A](../images/baki/prom/vert/gidravlicheskiy_bak-vert1_small.jpg)

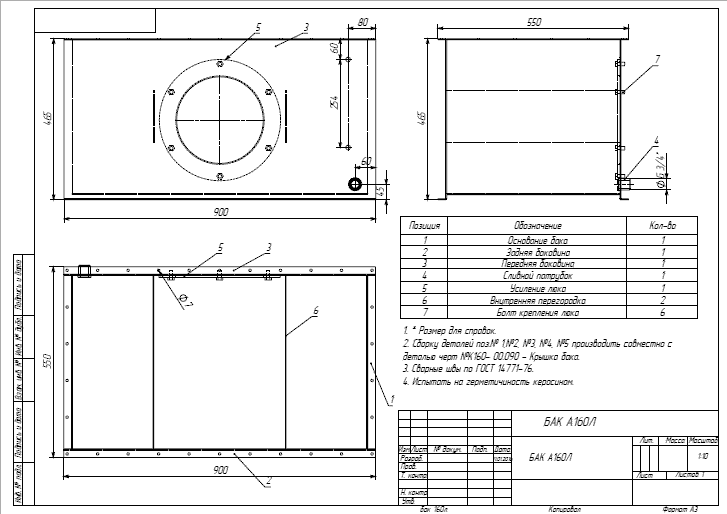

Чертеж гидробака для гидравлической насосной станции объемом 160 литров
![Чертеж гидробака для гидравлической насосной станции серии А линейка Полный комплект объемом 160 литров Чертеж гидробака для гидравлической насосной станции серии А линейка Полный комплект объемом 160 литров](../images/baki/standart/a-drawings/gidrobak160L_A_drw.png)
Чертежи крышек гидробака объемом 160 литров
Вариант крышки для погруженного насоса
![Чертеж крышки гидробака для гидравлической насосной станции серии А линейка Полный комплект объемом 160 литров для погружного насоса Чертеж крышки гидробака для гидравлической насосной станции серии А линейка Полный комплект объемом 160 литров для погружного насоса](../images/baki/standart/a-drawings/gidrobak160L_A_top_drw.png)
- Отверстия под двигатель (5.5 - 9 кВт).
- Отверстия под заливной фильтр с сапуном.
- Отверстия под гидравлический блок.
- Отверстия под сливной фильтр.
Вариант крышки с отдельно расположенным двигателем
![Чертеж крышки гидробака серии А линейка Полный комплект объемом 160 литров для отдельно расположенного двигателя Чертеж крышки гидробака серия А линейка Полный комплект объемом 160 литров для отдельно расположенного двигателя](../images/baki/standart/a-drawings/gidrobak160L_A_top2_drw.png)
- Отверстие под патрубок линии всасывания
- Отверстия под заливной фильтр с сапуном.
- Отверстия под гидравлический блок.
- Отверстия под сливной фильтр.
Раскрой крышки, расположение отверстий и патрубков могут быть изменены по желанию заказчика.
Варианты окраски гидробака для гидравлической насосной станции
Возможны следующие варианты окраски бака:
- Порошковая окраска всех поверхностей
- Окраска эмалью внешних поверхностей (с предварительной грунтовкой) и полимерным антикоррозийным составом внутренних
- Окраска эмалью только внешних поверхностей ( с предварительной грунтовкой)
- Грунтовка внешних поверхностей.
Цвет окраски определяется заказчиком (по умолчанию светло-синий)
Опции гидробака
Возможен выпуск гидробака со следующими дополнительными опциями:- Колеса
- Стойка
- Рама
- Лоток
Не является публичной офертой.
Вся представленная информация носит справочный характер.
Характеристики, параметры и физические размеры могут быть изменены без уведомления.
