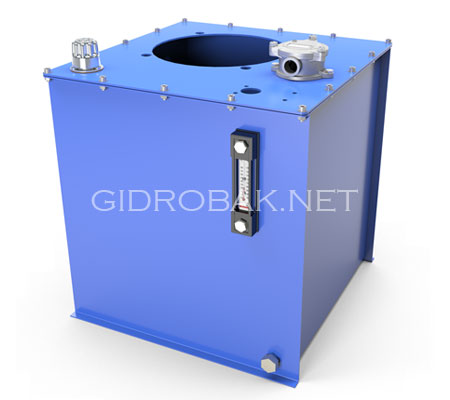

Гидробак для гидравлической насосной станции серии "А" линейка "Полный комплект" объемом 63 литра
Гидробак для гидравлической насосной станции объемом 63 литра предназначен для работы в составе гидростанции с подачей до 18 л/мин*. Бак изготовлен из стали толщиной 2 мм, имеет перегородку, способствующую лучшей очистке и деаэрации гидравлического масла. Оснащен, указателем уровня с термометром, для визуального контроля уровня и температуры масла, сливным фильтром с обратным клапаном, заливной горловиной с сапуном и штуцером, с присоединенным к нему фильтром на линии всасывания. Данная модификация является полностью готовой к установке двигателя и гидроаппаратуры и начала работы. Поставляется герметизированным. Доступны 2 основные варианта исполнения гидробака - полный и стандартный.
![Гидробак для гидравлической насосной станции серии А линейка Полный комплект объемом 63 литра Гидробак для гидравлической насосной станции серии А линейка Полный комплект объемом 63 литра](../images/baki/standart/a-full/gidrobak63L-A-full.jpg)
Комплектация и параметры :
- Крышка
- Заливная горловина с фильтром и сапуном
- Ревизионный люк
- Указатель уровня с термометром
- Сливной фильтр с обратным клапаном и фильтроэлементом
- Всасывающий фильтр
- Трубка и фланец на линии всасывания
- Сливной патрубок с заглушкой
- Порошковая окраска внешних поверхностей
- Порошковая окраска внутренних поверхностей
- Длина : 440 мм
- Ширина : 440 мм
- Высота : 450 мм
Комплектация, физические размеры, расположение отверстий и патрубков могут быть изменены по желанию заказчика.
Все баки проходят обязательную проверку на герметичность
* Для определения значения подачи гидростанции применено эмпирическое правило "объем гидробака должен равняться 3-5 значениям подачи станции в минуту"
Похожие гидробаки из других линеек и серий
![Гидравлический бак серии Идеал объемом 75 литров Гидравлический бак серии Идеал объемом 75 литров](../images/baki/standart/Ideal/gidravlicheskiy-bak75L-ideal-small.jpg)
![Гидробак серии А линейка Стандарт объемом 63 литра Гидробак серии А линейка Стандарт объемом 63 литра](../images/baki/standart/a-standart/gidrobak63L-A-standart-small.jpg)
![Маслобак серии Б линейка Стандарт объемом 75 литров Маслобак серии Б линейка Стандарт объемом 75 литров](../images/baki/standart/b-standart/maslobak75L-B-standart-small.jpg)
![Маслобак серии Б линейка Полный комплект объемом 75 литров Маслобак серии Б линейка Полный комплект объемом 75 литров](../images/baki/standart/b-full/maslobak75L-B-full-small.jpg)

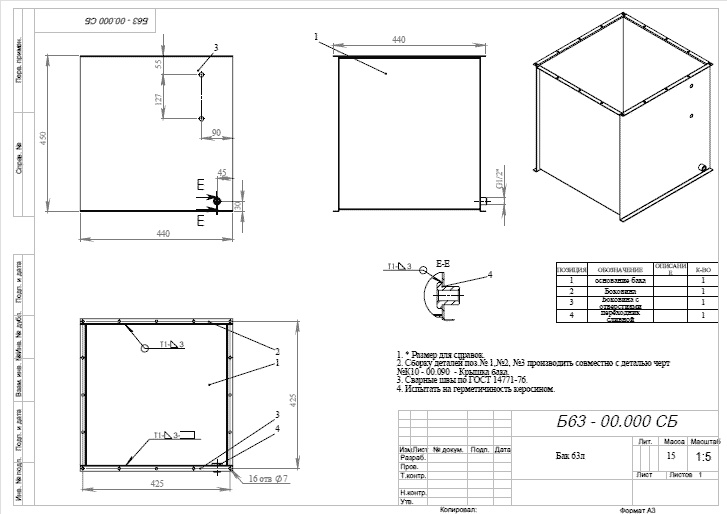

Чертеж гидробака для гидравлической насосной станции объемом 63 литра
![Чертеж гидробака для гидравлической насосной станции серии А линейка Полный комплект объемом 63 литра Чертеж гидробака для гидравлической насосной станции серии А линейка Полный комплект объемом 63 литра](../images/baki/standart/a-drawings/gidrobak63L_A_drw.png)
Чертежи крышек гидробака для гидравлической насосной станции объемом 63 литра

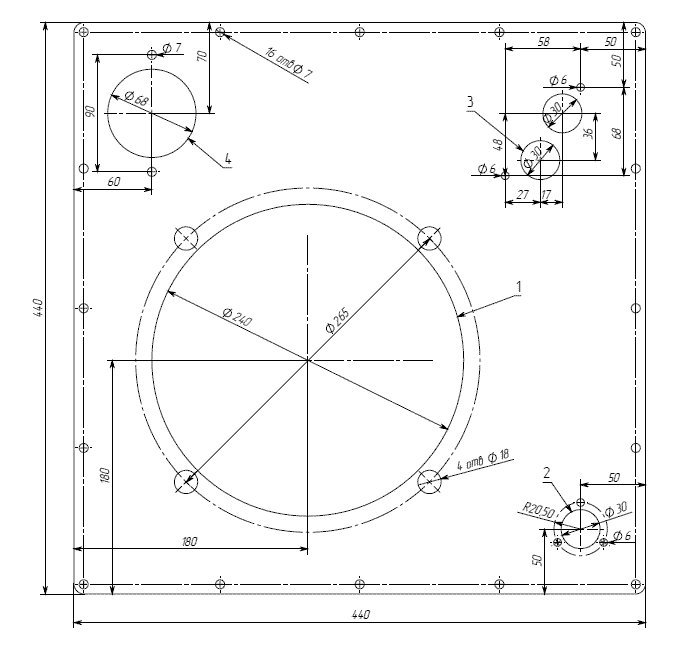

Вариант крышки для погруженного насоса
![Чертеж крышки гидробака для гидравлической насосной станции серии А линейка Полный комплект объемом 63 литра для погружного насоса Чертеж крышки гидробака для гидравлической насосной станции серии А линейка Полный комплект объемом 63 литра для погружного насоса](../images/baki/standart/a-drawings/gidrobak63L_A_top_drw.png)
- Отверстия под двигатель (1.1 - 1.5 кВт).
- Отверстия под заливной фильтр с сапуном.
- Отверстия под гидравлический блок.
- Отверстия под сливной фильтр.
Вариант крышки с отдельно расположенным двигателем
![Чертеж крышки гидробака для гидравлической насосной станции серии А линейка Полный комплект объемом 63 литра для отдельно расположенного двигателя Чертеж крышки гидробака для гидравлической насосной станции серии А линейка Полный комплект объемом 63 литра для отдельно расположенного двигателя](../images/baki/standart/a-drawings/gidrobak63L_A_top2_drw.png)
- Отверстие под патрубок линии всасывания
- Отверстия под заливной фильтр с сапуном.
- Отверстия под гидравлический блок.
- Отверстия под сливной фильтр.
Раскрой крышки, расположение отверстий и патрубков могут быть изменены по желанию заказчика.
Варианты окраски гидробака для гидравлической насосной станции
Возможны следующие варианты окраски бака:
- Порошковая окраска всех поверхностей
- Окраска эмалью внешних поверхностей (с предварительной грунтовкой) и полимерным антикоррозийным составом внутренних
- Окраска эмалью только внешних поверхностей (с предварительной грунтовкой)
- Грунтовка внешних поверхностей.
Цвет окраски определяется заказчиком (по умолчанию светло-синий)
Опции гидробака
Возможен выпуск гидробака со следующими дополнительными опциями:
- Колеса
- Стойка
- Рама
- Лоток
Не является публичной офертой.
Вся представленная информация носит справочный характер.
Характеристики, параметры и физические размеры могут быть изменены без уведомления.
