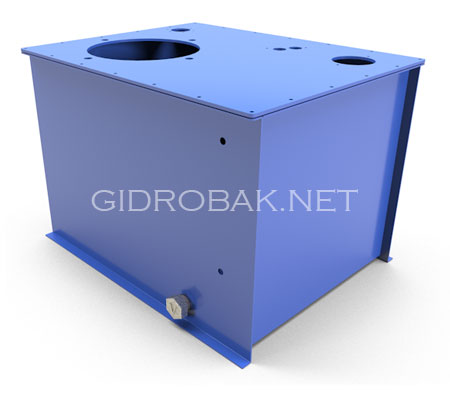

Гидробак для гидростанции серии А линейка Стандарт объемом 125 литров

Гидробак для гидростанции объемом 125 литров предназначен для работы в составе системы с подачей до 40 л/мин*. Бак изготовлен из стали толщиной 3 мм, имеет две перегородки, способствующие лучшей очистке и деаэрации гидравлического масла.

Гидробак для гидростанции серии А линейка Стандарт объемом 125 литров

Комплектация и параметры :

  • Крышка
  • Отверстия под заливную горловину с фильтром и сапуном
  • Отверстия под указатель уровня с термометром
  • Отверстия под сливной фильтр
  • Отверстия под гидравлическую плиту
  • Отверстия для установки двигателя (один из вариантов раскроя крышки)
  • Отверстия под трубку с фланцем на линии всасывания (один из вариантов раскроя крышки)
  • Сливной патрубок с заглушкой
  • Порошковая окраска внешних поверхностей
  • Порошковая окраска внутренних поверхностей
  • Длина : 900 мм
  • Ширина : 650 мм
  • Высота : 440 мм
Цена : 18600 руб. Купить

Комплектация, физические размеры, расположение отверстий и патрубков могут быть изменены по желанию заказчика.
Все баки проходят обязательную проверку на герметичность
* Для определения значения подачи гидростанции применено эмпирическое правило "объем гидробака должен равняться 3-5 значениям подачи станции в минуту"

Похожие гидробаки из других линеек и серий

Промышленный гидравлический бак серии DIN модель А
Цена от 50000 руб.Промышленный гидравлический бак серии DIN модель А
Промышленный гидравлический бак серии HEAVY модель C
Цена от 50000 руб. Промышленный гидравлический бак серии HEAVY модель C
Промышленный гидравлический бак с подставкой модель C
Цена от 60000 руб. Промышленный гидравлический бак с подставкой модель C
Вертикальный промышленный гидравлический бак модель A
Цена от 30000 руб. Вертикальный промышленный гидравлический бак модель A

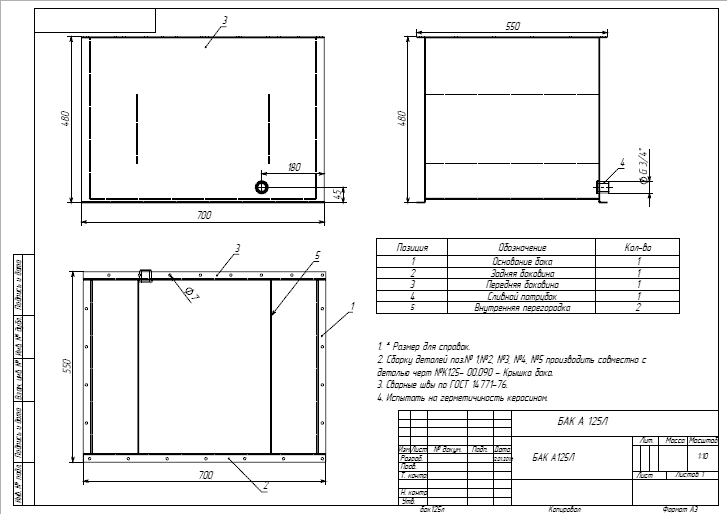

Чертеж гидробака для гидростанции объемом 125 литров

Чертеж гидробака для гидростанции серии А линейка Стандарт объемом 125 литров

Чертежи крышек гидробака для гидростанции объемом 125 литров

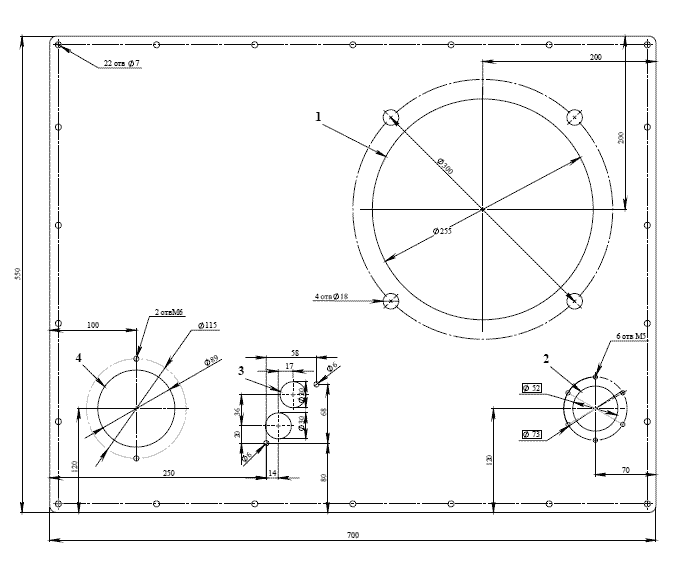

Вариант крышки для погруженного насоса

Чертеж крышки гидробака для гидростанции серии А линейка Стандарт объемом 125 литров для погружного насоса
Обозначения :
  1. Отверстия под двигатель (5.5 - 9 кВт).
  2. Отверстия под заливной фильтр с сапуном.
  3. Отверстия под гидравлический блок.
  4. Отверстия под сливной фильтр.

Вариант крышки с отдельно расположенным двигателем

Чертеж крышки гидробака для гидростанции серии А линейка Стандарт объемом 125 литров для отдельно расположенного двигателя
Обозначения :
  1. Отверстие под патрубок линии всасывания
  2. Отверстия под заливной фильтр с сапуном.
  3. Отверстия под гидравлический блок.
  4. Отверстия под сливной фильтр.

Раскрой крышки, расположение отверстий и патрубков могут быть изменены по желанию заказчика.

Варианты окраски гидробака

Возможны следующие варианты окраски бака:

  • Порошковая окраска всех поверхностей
  • Окраска эмалью внешних поверхностей (с предварительной грунтовкой) и полимерным антикоррозийным составом внутренних
  • Окраска эмалью только внешних поверхностей ( с предварительной грунтовкой)
  • Грунтовка внешних поверхностей.

Цвет окраски определяется заказчиком (по умолчанию светло-синий)

Опции гидробака

Возможен выпуск гидробака со следующими дополнительными опциями:

  • Колеса
  • Стойка
  • Рама
  • Лоток

Не является публичной офертой.
Вся представленная информация носит справочный характер.
Характеристики, параметры и физические размеры могут быть изменены без уведомления.
