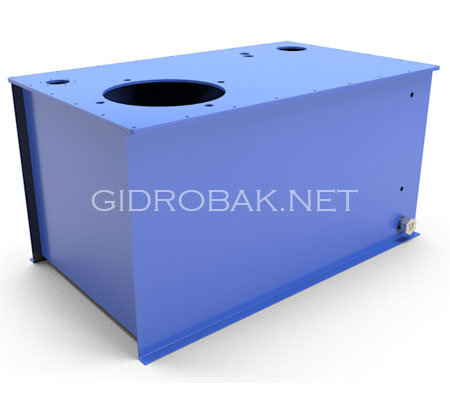

Гидробак для гидравлической насосной станции серии А линейка Стандарт объемом 160 литров
Гидробак для гидравлической насосной станции объемом 160 литров предназначен для работы в составе системы с подачей до 50 л/мин*. Бак изготовлен из стали толщиной 3 мм, имеет две перегородки, способствующие лучшей очистке и деаэрации гидравлического масла.
Комплектация и параметры :
- Крышка
- Отверстия под заливную горловину с фильтром и сапуном
- Отверстия под указатель уровня с термометром
- Отверстия под сливной фильтр
- Отверстия под гидравлическую плиту
- Отверстия для установки двигателя (один из вариантов раскроя крышки)
- Отверстия под трубку с фланцем на линии всасывания (один из вариантов раскроя крышки)
- Сливной патрубок с заглушкой
- Порошковая окраска внешних поверхностей
- Порошковая окраска внутренних поверхностей
- Длина : 900 мм
- Ширина : 550 мм
- Высота : 360 мм
Комплектация, физические размеры, расположение отверстий и патрубков могут быть изменены по желанию заказчика.
Все баки проходят обязательную проверку на герметичность
* Для определения значения подачи гидростанции применено эмпирическое правило "объем гидробака должен равняться 3-5 значениям подачи станции в минуту"
Похожие гидробаки из других линеек и серий

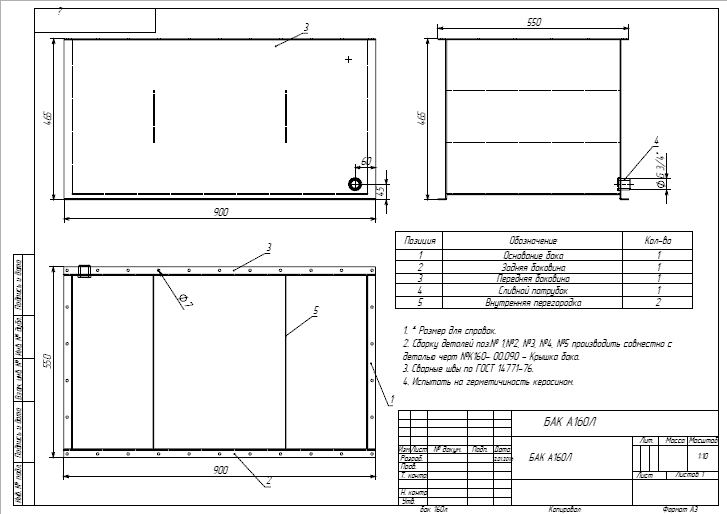

Чертеж гидробака для гидравлической насосной станции объемом 160 литров

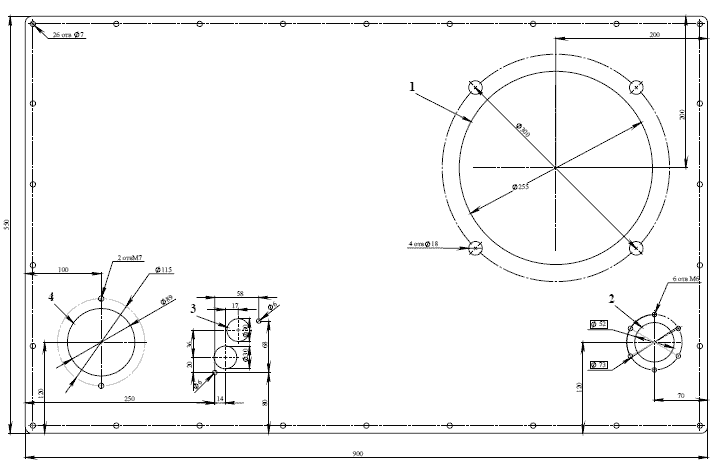

Чертежи крышек гидробака для гидравлической насосной станции объемом 160 литров
Вариант крышки для погруженного насоса
Обозначения :- Отверстия под двигатель (5.5 - 9 кВт).
- Отверстия под заливной фильтр с сапуном.
- Отверстия под гидравлический блок.
- Отверстия под сливной фильтр.
Вариант крышки с отдельно расположенным двигателем
Обозначения :- Отверстие под патрубок линии всасывания
- Отверстия под заливной фильтр с сапуном.
- Отверстия под гидравлический блок.
- Отверстия под сливной фильтр.
Раскрой крышки, расположение отверстий и патрубков могут быть изменены по желанию заказчика.
Варианты окраски гидробака
Возможны следующие варианты окраски бака:
- Порошковая окраска всех поверхностей
- Окраска эмалью внешних поверхностей (с предварительной грунтовкой) и полимерным антикоррозийным составом внутренних
- Окраска эмалью только внешних поверхностей ( с предварительной грунтовкой)
- Грунтовка внешних поверхностей.
Цвет окраски определяется заказчиком (по умолчанию светло-синий)
Опции гидробака
Возможен выпуск гидробака со следующими дополнительными опциями:
- Колеса
- Стойка
- Рама
- Лоток
