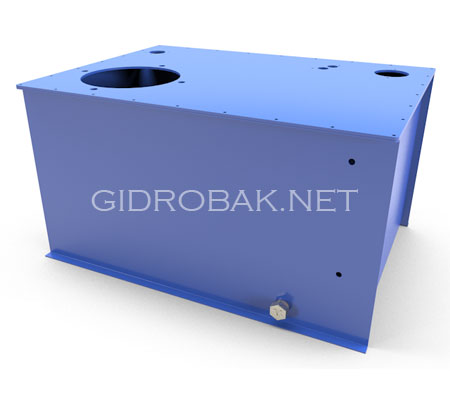

Гидробак для гидравлической насосной станции серии А линейка Стандарт объемом 200 литров
Гидробак для гидравлической насосной станции объемом 200 литров предназначен для работы в составе системы с подачей до 60 л/мин*. Бак изготовлен из стали толщиной 3 мм, имеет две перегородки, способствующие лучшей очистке и деаэрации гидравлического масла.
![Гидробак для гидравлической насосной станции серии А линейка Стандарт объемом 200 литров Гидробак для гидравлической насосной станции серии А линейка Стандарт объемом 200 литров](../images/baki/standart/a-standart/gidrobak200L-A-standart.jpg)
Комплектация и параметры :
- Крышка
- Отверстия под заливную горловину с фильтром и сапуном
- Отверстия под указатель уровня с термометром
- Отверстия под сливной фильтр
- Отверстия под гидравлическую плиту
- Отверстия для установки двигателя (один из вариантов раскроя крышки)
- Отверстия под трубку с фланцем на линии всасывания (один из вариантов раскроя крышки)
- Сливной патрубок с заглушкой
- Порошковая окраска внешних поверхностей
- Порошковая окраска внутренних поверхностей
- Длина : 900 мм
- Ширина : 650 мм
- Высота : 480 мм
Комплектация, физические размеры, расположение отверстий и патрубков могут быть изменены по желанию заказчика.
Все баки проходят обязательную проверку на герметичность
* Для определения значения подачи гидростанции применено эмпирическое правило "объем гидробака должен равняться 3-5 значениям подачи станции в минуту"
Похожие гидробаки из других линеек и серий
![Промышленный гидравчисечкий бак серии DIN модель B Промышленный гидравлический бак серии DIN модель C](../images/baki/prom/din/gidravlicheskiy_bak_din_style_2_small.jpg)
![Промышленный гидравлический бак серии HEAVY модель B Промышленный гидравлический бак серии HEAVY модель C](../images/baki/prom/prom/gidravlicheskiy_bak-style_2_small.jpg)
![Промышленный гидравлический бак с подставкой модель D Промышленный гидравлический бак с подставкой модель A](../images/baki/prom/stand/gidravlicheskiy_bak-stand4_small.jpg)
![Вертикальный промышленный гидравлический бак модель B Вертикальный промышленный гидравлический бак модель B](../images/baki/prom/vert/gidravlicheskiy_bak-vert2_small.jpg)

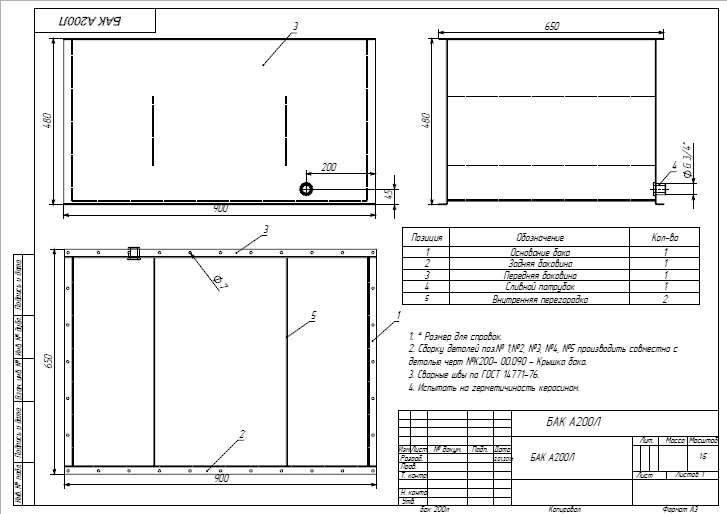

Чертеж гидробака для гидравлической насосной станции объемом 200 литров
![Чертеж гидробака для гидравлической насосной станции серии А линейка Стандарт объемом 200 литров Чертеж гидробака для гидравлической насосной станции серии А линейка Стандарт объемом 200 литров](../images/baki/standart/a-drawings/gidrobak200L_A_base_drw.png)
Чертежи крышек гидробака объемом 200 литров
Вариант крышки для погруженного насоса
![Чертеж крышки гидробака для гидравлической насосной станции серии А линейка Стандарт объемом 200 литров для погружного насоса Чертеж крышки гидробака для гидравлической насосной станции серии А линейка Стандарт объемом 200 литров для погружного насоса](../images/baki/standart/a-drawings/gidrobak200L_A_top_drw.png)
- Отверстия под двигатель (5.5 - 9 кВт).
- Отверстия под заливной фильтр с сапуном.
- Отверстия под гидравлический блок.
- Отверстия под сливной фильтр.
Вариант крышки с отдельно расположенным двигателем
![Чертеж крышки гидробака для гидравлической насосной станции серии А линейка Стандарт объемом 200 литров для отдельно расположенного двигателя Чертеж крышки гидробака для гидравлической насосной станции серии А линейка Стандарт объемом 200 литров для отдельно расположенного двигателя](../images/baki/standart/a-drawings/gidrobak200L_A_top2_drw.png)
- Отверстие под патрубок линии всасывания
- Отверстия под заливной фильтр с сапуном.
- Отверстия под гидравлический блок.
- Отверстия под сливной фильтр.
Раскрой крышки, расположение отверстий и патрубков могут быть изменены по желанию заказчика.
Варианты окраски гидробака
Возможны следующие варианты окраски бака:
- Порошковая окраска всех поверхностей
- Окраска эмалью внешних поверхностей (с предварительной грунтовкой) и полимерным антикоррозийным составом внутренних
- Окраска эмалью только внешних поверхностей ( с предварительной грунтовкой)
- Грунтовка внешних поверхностей.
Цвет окраски определяется заказчиком (по умолчанию светло-синий)
Опции гидробака
Возможен выпуск гидробака со следующими дополнительными опциями:
- Колеса
- Стойка
- Рама
- Лоток
Не является публичной офертой.
Вся представленная информация носит справочный характер.
Характеристики, параметры и физические размеры могут быть изменены без уведомления.
