Маслобак для гидравлики серия "Б" линейка "Полный комплект" объемом 16 литров

Маслобак для гидравлики объемом 16 литров предназначен для работы в составе гидростанции с подачей до 5 л/мин*. Маслобак для гидравлики изготовлен из стали толщиной 2 мм, имеет утопленную съемную крышку, позволяющую быстро получить доступ к внутренней части резервуара, оснащен указателем уровня с термометром, для визуального контроля уровня и температуры масла, сливным фильтром с обратным клапаном, заливной горловиной с сапуном и сливным патрубком заглушкой. Данная модификация является полностью готовой к установке двигателя и гидроаппаратуры и начала работы. Доступны 2 основные линейки маслобака - "Полный комплект" и "Стандарт".

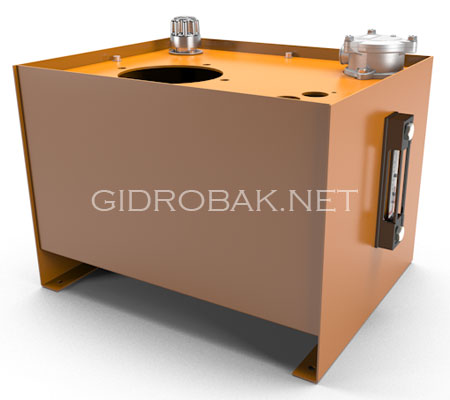

Маслобак для гидравлики серия Б линейка Полный комплект объемом 16 литров

Комплектация и параметры :

  • Крышка
  • Заливная горловина с фильтром и сапуном
  • Указатель уровня с термометром
  • Сливной фильтр с обратным клапаном и фильтроэлементом
  • Сливной патрубок с заглушкой
  • Уплотнение крышки
  • Порошковая окраска внешних поверхностей
  • Порошковая окраска внутренних поверхностей
  • Длина : 425 мм
  • Ширина : 340 мм
  • Высота : 305 мм
Цена : 11500 руб. Купить

Комплектация, физические размеры, расположение отверстий и патрубков могут быть изменены по желанию заказчика.
Все баки проходят обязательную проверку на герметичность
* Для определения значения подачи гидростанции применено эмпирическое правило "объем гидробака должен равняться 3-5 значениям подачи станции в минуту"

Похожие гидробаки из других линеек и серий

Гидравлический бак серии Идеал объемом 16 литров
Цена 18000 руб.Гидравлический бак серии Идеал объемом 16 литров
Гидробак серия А линейка Полный комплект объемом 20 литров
Цена 10900 руб. Гидробак серия "А" линейка "Полный комплект" объемом 20 литров
Гидробак серия А линейка Стандарт объемом 20 литров
Цена 5640 руб. Гидробак серия "А" линейка "Стандарт" объемом 20 литров
Маслобак серия Б линейка Полный комплект объемом 16 литров
Цена 8760 руб. Маслобак серия "Б" линейка "Полный комплект" объемом 16 литров

Чертеж маслобака для гидравлики объемом 16 литров

Чертеж маслобака для гидравлики линейки Б серия Полный комплект объемом 16 литров

Чертежи крышек маслобака для гидравлики объемом 16 литров

Вариант крышки для погруженного насоса

Чертеж крышки маслобака для гидравлики серии Б линейка Полный комплект объемом 16 литров для погружного насоса
Обозначения :
  1. Отверстия под двигатель (1.1 - 1.5 кВт).
  2. Отверстия под заливной фильтр с сапуном.
  3. Отверстия под гидравлический блок.
  4. Отверстия под сливной фильтр.

Вариант крышки с отдельно расположенным двигателем

Чертеж крышки маслобака для гидравлики серии Б линейка Полный комплект объемом 16 литров для отдельно расположенного двигателя
Обозначения :
  1. Отверстие под патрубок линии всасывания
  2. Отверстия под заливной фильтр с сапуном.
  3. Отверстия под гидравлический блок.
  4. Отверстия под сливной фильтр.

Раскрой крышки, расположение отверстий и патрубков могут быть изменены по желанию заказчика.

Варианты окраски маслобака

Возможны следующие варианты окраски бака:
  • Порошковая окраска всех поверхностей
  • Окраска эмалью внешних поверхностей (с предварительной грунтовкой) и полимерным антикоррозийным составом внутренних
  • Окраска эмалью только внешних поверхностей (с предварительной грунтовкой)
  • Грунтовка внешних поверхностей.

Цвет окраски определяется заказчиком (по умолчанию оранжевый)

Опции маслобака

Возможен выпуск гидробака со следующими дополнительными опциями:
  • Колеса
  • Стойка
  • Рама
  • Лоток
