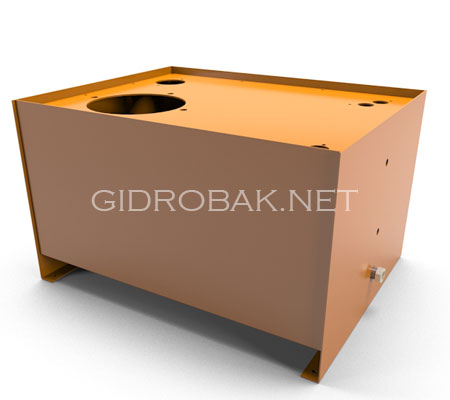

Масляный бак серии Б линейка "Стандарт" объемом 55 литров

Масляный бак для гидростанции объемом 55 литров предназначен для работы в составе систем с подачей до 15 л/мин*. Масляный бак изготовлен из стали толщиной 2 мм, имеет утопленную съемную крышку, позволяющую быстро получить доступ к внутренней части резервуара. Доступны 2 основные линейки маслобаков -"Полный комплект" и "Стандарт".

Масляный бак серии Б линейка Стандарт объемом 55 литров

Комплектация и параметры :

  • Крышка
  • Отверстия под заливную горловину с фильтром и сапуном
  • Отверстия под указатель уровня с термометром
  • Отверстия под сливной фильтр
  • Отверстия под гидравлическую плиту
  • Отверстия для установки двигателя (один из вариантов раскроя крышки)
  • Отверстия под трубку с фланцем на линии всасывания (один из вариантов раскроя крышки)
  • Сливной патрубок с заглушкой
  • Уплотнение крышки
  • Порошковая окраска внешних поверхностей
  • Порошковая окраска внутренних поверхностей
  • Длина : 615 мм
  • Ширина : 490 мм
  • Высота : 365 мм
Цена : 17900 руб. Купить

Комплектация, физические размеры, расположение отверстий и патрубков могут быть изменены по желанию заказчика.
Все баки проходят обязательную проверку на герметичность
* Для определения значения подачи гидростанции применено эмпирическое правило "объем гидробака должен равняться 3-5 значениям подачи станции в минуту"

Похожие гидробаки из других линеек и серий

Гидравлический бак серии Идеал объемом 55 литров
Цена 31750 руб.Гидравлический бак серии "Идеал" объемом 55 литров
Гидробак серии А линейка Полный комплект объемом 40 литров
Цена 18400 руб. Гидробак серии А линейка "Полный комплект" объемом 40 литров
Гидробак серии А линейка Стандарт объемом 40 литров
Цена 8800 руб. Гидробак серии А линейка "Стандарт" объемом 40 литров
Маслобак серии Б линейка Полный комплект объемом 55 литров
Цена 20700 руб. Маслобак серии Б линейка "Полный комплект" объемом 55 литров

Чертеж масляного бака объемом 55 литров

Чертеж масляного бака серии Б линейка Стандарт объемом 55 литров

Чертежи крышек масляного бака объемом 55 литров

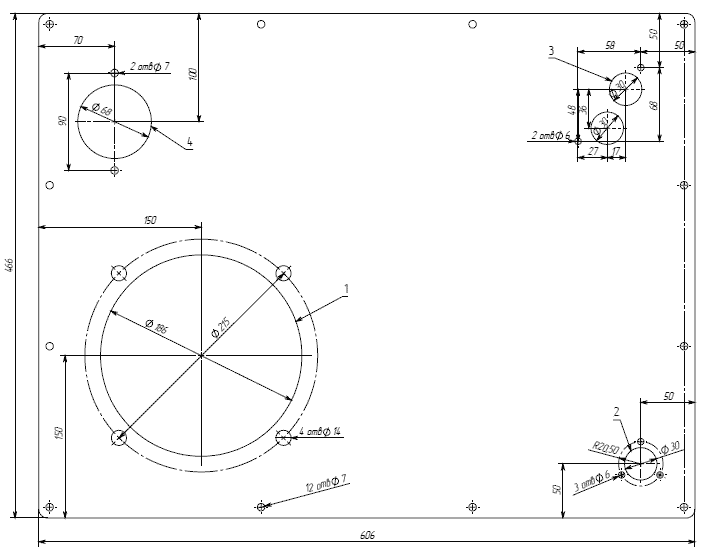

Вариант крышки для погруженного насоса

Чертеж крышки масляного бака серии Б линейка Стандарт объемом 55 литров для погружного насоса
Обозначения :
  1. Отверстия под двигатель (2.2 - 4 кВт).
  2. Отверстия под заливной фильтр с сапуном.
  3. Отверстия под гидравлический блок.
  4. Отверстия под сливной фильтр.

Вариант крышки с отдельно расположенным двигателем

Чертеж крышки масляного бака серии Б линейка Стандарт объемом 55 литров для отдельно расположенного двигателя
Обозначения :
  1. Отверстие под патрубок линии всасывания
  2. Отверстия под заливной фильтр с сапуном.
  3. Отверстия под гидравлический блок.
  4. Отверстия под сливной фильтр.

Раскрой крышки, расположение отверстий и патрубков могут быть изменены по желанию заказчика.

Варианты окраски масляного бака

Возможны следующие варианты окраски бака:
  • Порошковая окраска всех поверхностей
  • Окраска эмалью внешних поверхностей (с предварительной грунтовкой) и полимерным антикоррозийным составом внутренних
  • Окраска эмалью только внешних поверхностей (с предварительной грунтовкой)
  • Грунтовка внешних поверхностей.

Цвет окраски определяется заказчиком (по умолчанию оранжевый)

Опции масляного бака

Возможен выпуск масляного бака со следующими дополнительными опциями:
  • Колеса
  • Стойка
  • Рама
  • Лоток
