Гидробак для гидравлической насосной станции серии А линейка "Полный комплект" объемом 100 литров

Гидробак для гидравлической насосной станции объемом 100 литров предназначен для работы в составе гидростанции с подачей до 20 л/мин*. Бак изготовлен из стали толщиной 3мм, имеет две перегородки, способствующие лучшей очистке и деаэрации гидравлического масла. Оснащен ревизионным люком для доступа и очистки внутренней части, указателем уровня с термометром, для визуального контроля уровня и температуры масла, сливным фильтром с обратным клапаном, заливной горловиной с сапуном и штуцером с присоединенным к нему фильтром на линии всасывания. Данная модификация является полностью готовой к установке двигателя и гидроаппаратуры и начала работы. Поставляется герметизированным. Доступны 2 основные варианта исполнения гидробака - полный и стандартный.

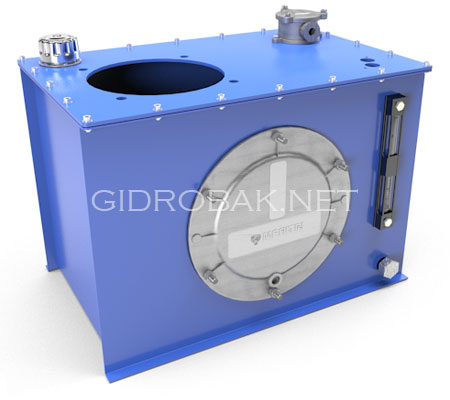

Гидробак для гидравлической насосной станции серии А линейка Полный комплект объемом 100 литров

Комплектация и параметры :

  • Крышка
  • Заливная горловина с фильтром и сапуном
  • Ревизионный люк
  • Указатель уровня с термометром
  • Сливной фильтр с обратным клапаном и фильтроэлементом
  • Всасывающий фильтр
  • Трубка и фланец на линии всасывания
  • Сливной патрубок с заглушкой
  • Порошковая окраска внешних поверхностей
  • Порошковая окраска внутренних поверхностей
  • Длина : 700 мм
  • Ширина : 500 мм
  • Высота : 340 мм
Цена : 24200 руб. Купить

Комплектация, физические размеры, расположение отверстий и патрубков могут быть изменены по желанию заказчика.
Все баки проходят обязательную проверку на герметичность
* Для определения значения подачи гидростанции применено эмпирическое правило "объем гидробака должен равняться 3-5 значениям подачи станции в минуту"

Похожие гидробаки из других линеек и серий

Гидравлический бак серии Идеал объемом 100 литров
Цена 37500 руб.Гидравлический бак серии "Идеал" объемом 100 литров
Гидробак серии А линейка Стандарт объемом 100 литров
Цена 11870 руб. Гидробак серии А линейка "Стандарт" объемом 100 литров
Маслобак серии Б линейка Стандарт объемом 100 литров
Цена 19800 руб. Маслобак серии Б линейка Стандарт объемом 100 литров
Маслобак серии Б линейка Полный комплект объемом 100 литров
Цена 22300 руб. Маслобак серии Б линейка "Полный комплект" объемом 100 литров

Чертеж гидробака для гидравлической насосной станции объемом 100 литров

Чертеж гидробака для гидравлической насосной станции серии А линейка Полный комплект объемом 100 литров

Чертежи крышек гидробака для гидравлической насосной станции объемом 100 литров

Вариант крышки для погруженного насоса

Чертеж крышки гидробака для гидравлической насосной станции серии А линейка Полный комплект объемом 100 литров для погружного насоса
Обозначения :
  1. Отверстия под двигатель (5.5 - 9 кВт).
  2. Отверстия под заливной фильтр с сапуном.
  3. Отверстия под гидравлический блок.
  4. Отверстия под сливной фильтр.

Вариант крышки с отдельно расположенным двигателем

Чертеж крышки гидробака для гидравлической насосной станции серия А линейка Полный комплект объемом 100 литров для отдельно расположенного двигателя
Обозначения :
  1. Отверстие под патрубок линии всасывания
  2. Отверстия под заливной фильтр с сапуном.
  3. Отверстия под гидравлический блок.
  4. Отверстия под сливной фильтр.

Раскрой крышки, расположение отверстий и патрубков могут быть изменены по желанию заказчика.

Варианты окраски гидробака

Возможны следующие варианты окраски бака:

  • Порошковая окраска всех поверхностей
  • Окраска эмалью внешних поверхностей (с предварительной грунтовкой) и полимерным антикоррозийным составом внутренних
  • Окраска эмалью только внешних поверхностей ( с предварительной грунтовкой)
  • Грунтовка внешних поверхностей.

Цвет окраски определяется заказчиком (по умолчанию светло-синий)

Опции гидробака

Возможен выпуск гидробака со следующими дополнительными опциями:
  • Колеса
  • Стойка
  • Рама
  • Лоток
