Маслобак серии Б линейка "Стандарт" объемом 100 литров

Маслобак для гидростанции объемом 100 литров предназначен для работы в составе систем с подачей до 30 л/мин*. Маслобак изготовлен из стали толщиной 3 мм, имеет утопленную съемную крышку, позволяющую быстро получить доступ к внутренней части резервуара. Доступны 2 основные линейки маслобаков -"Полный комплект" и "Стандарт".

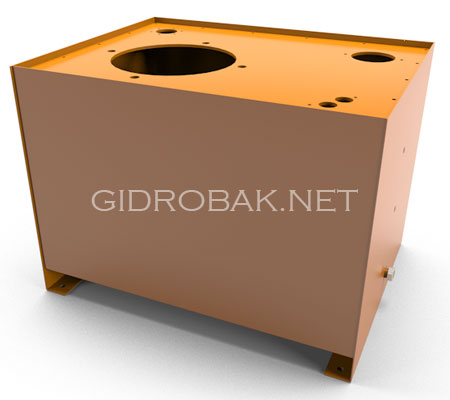

Маслобак серии Б линейка Стандарт объемом 100 литров

Комплектация и параметры :

  • Крышка
  • Отверстия под заливную горловину с фильтром и сапуном
  • Отверстия под указатель уровня с термометром
  • Отверстия под сливной фильтр
  • Отверстия под гидравлическую плиту
  • Отверстия для установки двигателя (один из вариантов раскроя крышки)
  • Отверстия под трубку с фланцем на линии всасывания (один из вариантов раскроя крышки)
  • Сливной патрубок с заглушкой
  • Уплотнение крышки
  • Порошковая окраска внешних поверхностей
  • Порошковая окраска внутренних поверхностей
  • Длина : 615 мм
  • Ширина : 490 мм
  • Высота : 455 мм
Цена : 19800 руб. Купить

Комплектация, физические размеры, расположение отверстий и патрубков могут быть изменены по желанию заказчика.
Все баки проходят обязательную проверку на герметичность
* Для определения значения подачи гидростанции применено эмпирическое правило "объем гидробака должен равняться 3-5 значениям подачи станции в минуту"

Похожие гидробаки из других линеек и серий

Маслобак серии Б линейка Полный комплект объемом 100 литров
Цена 22300 руб. Маслобак серии Б линейка "Полный комплект" объемом 100 литров
Гидробак серии А линейка Полный комплект объемом 100 литров
Цена 24200 руб. Гидробак серии А линейка "Полный комплект" объемом 100 литров
Гидравлический бак серии Идеал объемом 100 литров
Цена 37500 руб.Гидравлический бак серии Идеал объемом 100 литров
Гидравлические баки промышленные серии DIN объемом от 100 до 700 литров
Цена от 25000 руб. Гидравлические баки промышленные серии DIN объемом от 100 до 700 литров

Чертеж маслобака объемом 100 литров

Чертеж маслобака серии Б линейка Стандарт объемом 100 литров

Чертежи крышек маслобака объемом 100 литров

Вариант крышки для погруженного насоса

Чертеж крышки маслобака серии Б линейка Стандарт  объемом 100 литров для погружного насоса
Обозначения :
  1. Отверстия под двигатель (5.5 - 9 кВт).
  2. Отверстия под заливной фильтр с сапуном.
  3. Отверстия под гидравлический блок.
  4. Отверстия под сливной фильтр.

Вариант крышки с отдельно расположенным двигателем

Чертеж крышки маслобака серии Б линейка Стандарт объемом 100 литров для отдельно расположенного двигателя
Обозначения :
  1. Отверстие под патрубок линии всасывания
  2. Отверстия под заливной фильтр с сапуном.
  3. Отверстия под гидравлический блок.
  4. Отверстия под сливной фильтр.

Раскрой крышки, расположение отверстий и патрубков могут быть изменены по желанию заказчика.

Варианты окраски маслобака

Возможны следующие варианты окраски бака:
  • Порошковая окраска всех поверхностей
  • Окраска эмалью внешних поверхностей (с предварительной грунтовкой) и полимерным антикоррозийным составом внутренних
  • Окраска эмалью только внешних поверхностей (с предварительной грунтовкой)
  • Грунтовка внешних поверхностей.

Цвет окраски определяется заказчиком (по умолчанию оранжевый)

Опции маслобака

Возможен выпуск гидробака со следующими дополнительными опциями:
  • Колеса
  • Стойка
  • Рама
  • Лоток
