Масляный бак серии Б линейка "Полный комплект" объемом 100 литров

Масляный бак объемом 100 литров предназначен для работы в составе гидростанции с подачей до 30 л/мин*. Масляный бак изготовлен из стали толщиной 3 мм, имеет утопленную съемную крышку, позволяющую быстро получить доступ к внутренней части резервуара, оснащен указателем уровня с термометром, для визуального контроля уровня и температуры масла, сливным фильтром с обратным клапаном, заливной горловиной с сапуном и сливным патрубком заглушкой. Данная модификация является полностью готовой к установке двигателя и гидроаппаратуры и начала работы. Доступны 2 основные варианта исполнения гидробака - "Полный комплект" и "Стандарт".

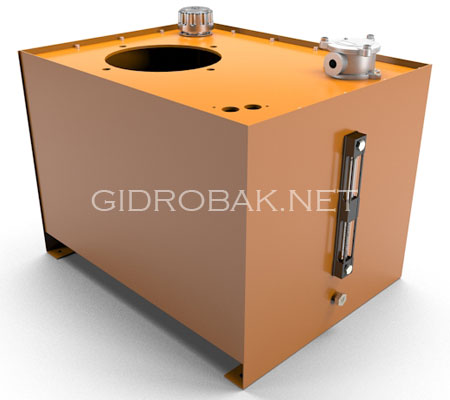

Масляный бак серии Б линейка Полный комплект объемом 100 литров

Комплектация и параметры :

  • Крышка
  • Заливная горловина с фильтром и сапуном
  • Указатель уровня с термометром
  • Сливной фильтр с обратным клапаном и фильтроэлементом
  • Сливной патрубок с заглушкой
  • Уплотнение крышки
  • Порошковая окраска внешних поверхностей
  • Порошковая окраска внутренних поверхностей
  • Длина : 615 мм
  • Ширина : 490 мм
  • Высота : 455 мм
Цена : 29000 руб. Купить

Комплектация, физические размеры, расположение отверстий и патрубков могут быть изменены по желанию заказчика.
Все баки проходят обязательную проверку на герметичность
* Для определения значения подачи гидростанции применено эмпирическое правило "объем гидробака должен равняться 3-5 значениям подачи станции в минуту"

Похожие гидробаки из других линеек и серий

Маслобак серии Б линейка Стандарт объемом 100 литров
Цена 25740 руб. Маслобак серии Б линейка "Стандарт" объемом 100 литров
Гидробак серии А линейка Полный комплект объемом 100 литров
Цена 30250 руб. Гидробак серии А линейка "Полный комплект" объемом 100 литров
Гидравлический бак серии Идеал объемом 100 литров
Цена 45000 руб.Гидравлический бак серии Идеал объемом 100 литров
Гидравлические баки промышленные серии DIN объемом от 100 до 700 литров
Цена от 50000 руб. Гидравлические баки промышленные серии DIN объемом от 100 до 700 литров

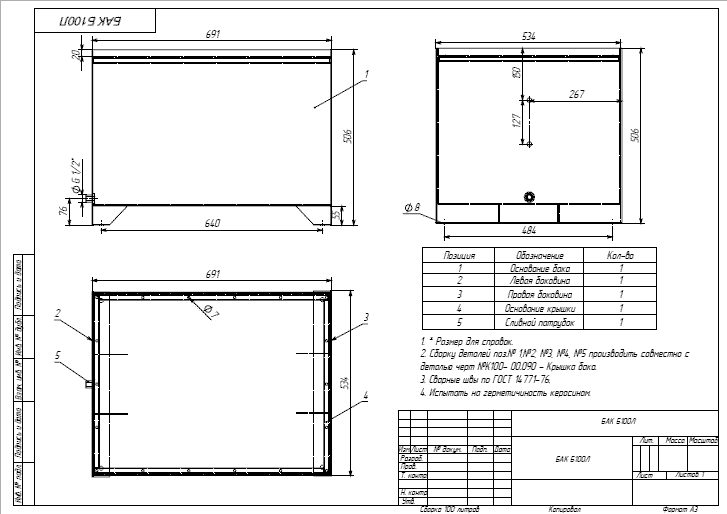

Чертеж масляного бака объемом 100 литров

Чертеж масляного бака серии Б линейка Полный комплект объемом 100 литров

Чертежи крышек масляного бака объемом 100 литров

Вариант крышки для погруженного насоса

Чертеж крышки масляного бака серии Б линейка Полный комплект объемом 100 литров для погружного насоса
Обозначения :
  1. Отверстия под двигатель (5.5 - 9 кВт).
  2. Отверстия под заливной фильтр с сапуном.
  3. Отверстия под гидравлический блок.
  4. Отверстия под сливной фильтр.

Вариант крышки с отдельно расположенным двигателем

Чертеж крышки масляного бака серии Б линейка Полный комплект объемом 100 литров для отдельно расположенного двигателя
Обозначения :
  1. Отверстие под патрубок линии всасывания
  2. Отверстия под заливной фильтр с сапуном.
  3. Отверстия под гидравлический блок.
  4. Отверстия под сливной фильтр.

Раскрой крышки, расположение отверстий и патрубков могут быть изменены по желанию заказчика.

Варианты окраски масляного бака

Возможны следующие варианты окраски бака:
  • Порошковая окраска всех поверхностей
  • Окраска эмалью внешних поверхностей (с предварительной грунтовкой) и полимерным антикоррозийным составом внутренних
  • Окраска эмалью только внешних поверхностей (с предварительной грунтовкой)
  • Грунтовка внешних поверхностей.

Цвет окраски определяется заказчиком (по умолчанию оранжевый)

Опции маслобака

Возможен выпуск гидробака со следующими дополнительными опциями:
  • Колеса
  • Стойка
  • Рама
  • Лоток
