- Гидробак объемом 30 литров

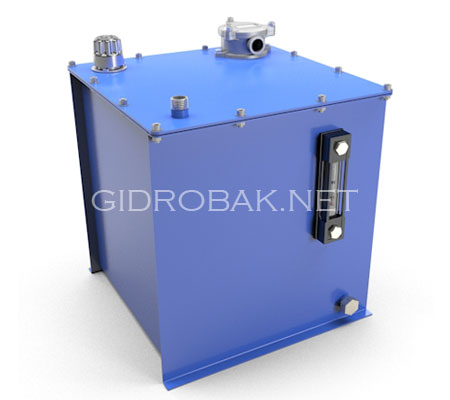

Гидробак для гидравлической насосной станции серии "А" линейка "Полный комплект" объемом 30 литров
Гидробак для гидравлической насосной станции объемом 30 литров предназначен для работы в составе гидростанции с подачей до 10 л/мин*. Бак изготовлен из стали толщиной 2 мм, имеет перегородку, способствующую лучшей очистке и деаэрации гидравлического масла. Оснащен, указателем уровня с термометром, для визуального контроля уровня и температуры масла, сливным фильтром с обратным клапаном, заливной горловиной с сапуном и штуцером, с присоединенным к нему фильтром на линии всасывания. Данная модификация является полностью готовой к установке двигателя и гидроаппаратуры и начала работы. Поставляется герметизированным. Доступны 2 основные варианта исполнения гидробака - полный и стандартный.
Комплектация и параметры :
- Крышка
- Заливная горловина с фильтром и сапуном
- Ревизионный люк
- Указатель уровня с термометром
- Сливной фильтр с обратным клапаном и фильтроэлементом
- Всасывающий фильтр
- Трубка и фланец на линии всасывания
- Сливной патрубок с заглушкой
- Порошковая окраска внешних поверхностей
- Порошковая окраска внутренних поверхностей
- Длина : 360 мм
- Ширина : 360 мм
- Высота : 320 мм
Комплектация, физические размеры, расположение отверстий и патрубков могут быть изменены по желанию заказчика.
Все баки проходят обязательную проверку на герметичность
* Для определения значения подачи гидростанции применено эмпирическое правило "объем гидробака должен равняться 3-5 значениям подачи станции в минуту"
Похожие гидробаки из других линеек и серий

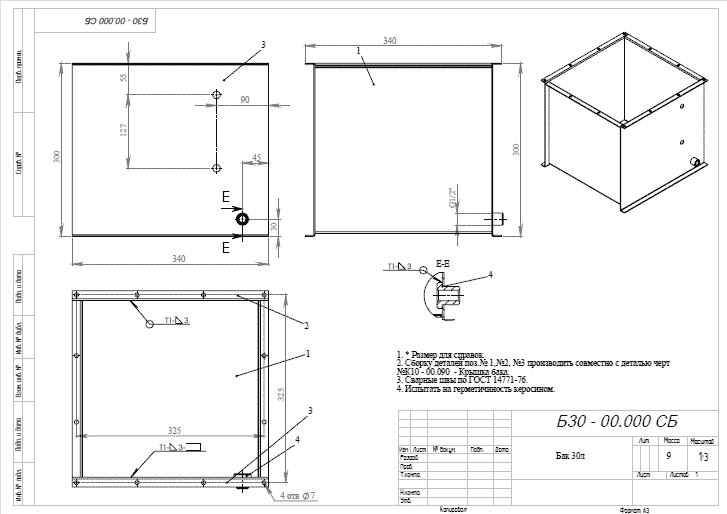

Чертеж гидробака для гидравлической насосной станции объемом 30 литров
Чертежи крышек гидробака для гидравлической насосной станции объемом 30 литров

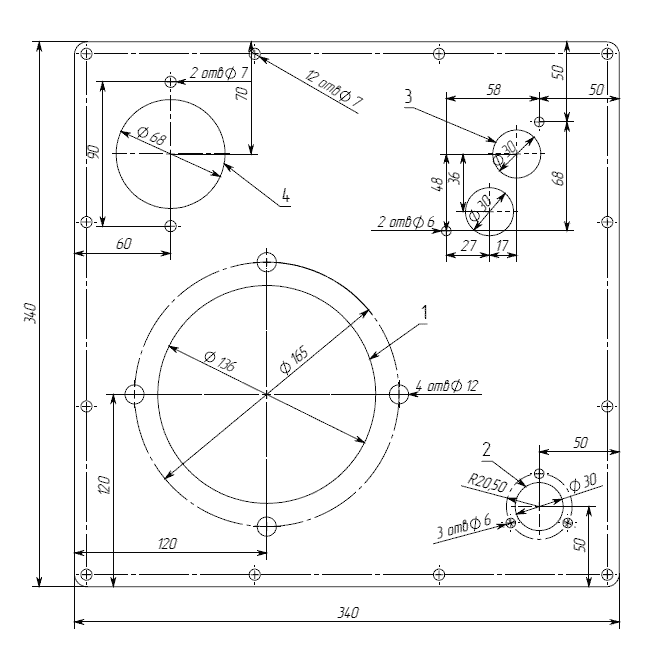

Вариант крышки для погруженного насоса
- Отверстия под двигатель (1.1 - 1.5 кВт).
- Отверстия под заливной фильтр с сапуном.
- Отверстия под гидравлический блок.
- Отверстия под сливной фильтр.
Вариант крышки с отдельно расположенным двигателем
- Отверстие под патрубок линии всасывания
- Отверстия под заливной фильтр с сапуном.
- Отверстия под гидравлический блок.
- Отверстия под сливной фильтр.
Раскрой крышки, расположение отверстий и патрубков могут быть изменены по желанию заказчика.
Варианты окраски гидробака для гидравлической насосной станции
Возможны следующие варианты окраски бака:
- Порошковая окраска всех поверхностей
- Окраска эмалью внешних поверхностей (с предварительной грунтовкой) и полимерным антикоррозийным составом внутренних
- Окраска эмалью только внешних поверхностей (с предварительной грунтовкой)
- Грунтовка внешних поверхностей.
Цвет окраски определяется заказчиком (по умолчанию светло-синий)
Опции гидробака
Возможен выпуск гидробака со следующими дополнительными опциями:
- Колеса
- Стойка
- Рама
- Лоток
