Гидробак для гидравлической насосной станции серии А линейка Стандарт объемом 30 литров

Гидробаки для гидравлической насосной станции объемом 30 литров предназначен для работы в составе системы с подачей до 10 л/мин*. Бак изготовлен из стали толщиной 2 мм.

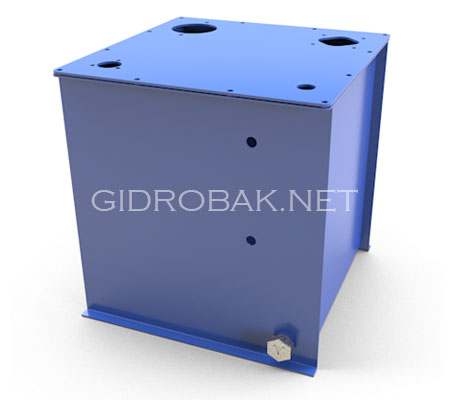

Гидробак для гидравлической насосной станции серии А линейка Стандарт объемом 30 литров

Комплектация и параметры :

  • Крышка
  • Отверстия под заливную горловину с фильтром и сапуном
  • Отверстия под указатель уровня с термометром
  • Отверстия под сливной фильтр
  • Отверстия под гидравлическую плиту
  • Отверстия для установки двигателя (один из вариантов раскроя крышки)
  • Отверстия под трубку с фланцем на линии всасывания (один из вариантов раскроя крышки)
  • Сливной патрубок с заглушкой
  • Порошковая окраска внешних поверхностей
  • Порошковая окраска внутренних поверхностей
  • Длина : 360 мм
  • Ширина : 360 мм
  • Высота : 320 мм
Цена : 6170 руб. Купить

Комплектация, физические размеры, расположение отверстий и патрубков могут быть изменены по желанию заказчика.
Все баки проходят обязательную проверку на герметичность
* Для определения значения подачи гидростанции применено эмпирическое правило "объем гидробака должен равняться 3-5 значениям подачи станции в минуту"

Похожие гидробаки из других линеек и серий

Гидробак серии А линейка Полный комплект объемом 30 литров
Цена 11500 руб. Гидробак серии А линейка "Полный комплект" объемом 30 литров
Маслобак серии Б линейка Стандарт объемом 30 литров
Цена 11040 руб. Маслобак серии Б линейка Стандарт объемом 30 литров
Гидравлический бак серии Идеал объемом 30 литров
Цена 20520 руб.Гидравлический бак серии "Идеал" объемом 30 литров
Маслобак серии Б линейка Полный комплект объемом 30 литров
Цена 14000 руб. Маслобак серии Б линейка "Полный комплект" объемом 30 литров

Чертеж гидробака для гидравлической насосной станции объемом 30 литров

Чертеж гидробака для гидравлической насосной станции серии А линейка Стандарт объемом 30 литров

Чертежи крышек гидробака объемом 30 литров

Вариант крышки для погруженного насоса

Чертеж крышки гидробака для гидравлической насосной станции серии А линейка Стандарт объемом 30 литров для погружного насоса
Обозначения :
  1. Отверстия под двигатель (1.1 - 1.5 кВт).
  2. Отверстия под заливной фильтр с сапуном.
  3. Отверстия под гидравлический блок.
  4. Отверстия под сливной фильтр.

Вариант крышки с отдельно расположенным двигателем

Чертеж крышки для гидравлической насосной станции гидробака серии А линейка Стандарт объемом 30 литров для отдельно расположенного двигателя
Обозначения :
  1. Отверстие под патрубок линии всасывания
  2. Отверстия под заливной фильтр с сапуном.
  3. Отверстия под гидравлический блок.
  4. Отверстия под сливной фильтр.

Раскрой крышки, расположение отверстий и патрубков могут быть изменены по желанию заказчика.

Варианты окраски гидробака

Возможны следующие варианты окраски бака:

  • Порошковая окраска всех поверхностей
  • Окраска эмалью внешних поверхностей (с предварительной грунтовкой) и полимерным антикоррозийным составом внутренних
  • Окраска эмалью только внешних поверхностей ( с предварительной грунтовкой)
  • Грунтовка внешних поверхностей.

Цвет окраски определяется заказчиком (по умолчанию светло-синий)

Опции гидробака

Возможен выпуск гидробака со следующими дополнительными опциями:

  • Колеса
  • Стойка
  • Рама
  • Лоток
