Маслобак для гидравлики серии Б линейка "Полный комплект" объемом 30 литров

Маслобак для гидравлики и гидравлических систем объемом 30 литров предназначен для работы в составе гидростанции с подачей до 10 л/мин*. Маслобак для гидравлики изготовлен из стали толщиной 2 мм, имеет утопленную съемную крышку, позволяющую быстро получить доступ к внутренней части резервуара, оснащен указателем уровня с термометром, для визуального контроля уровня и температуры масла, сливным фильтром с обратным клапаном, заливной горловиной с сапуном и сливным патрубком заглушкой. Данная модификация является полностью готовой к установке двигателя и гидроаппаратуры и начала работы. Доступны 2 основные линейки маслобака - "Полный комплект" и "Стандарт".

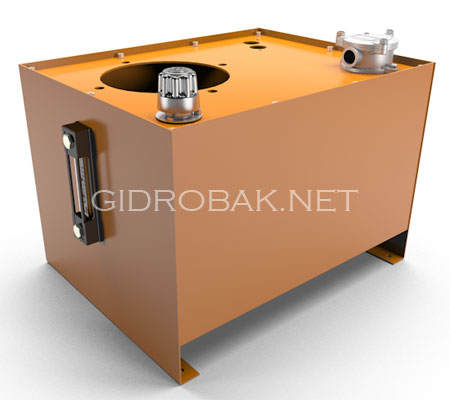

Маслобак для гидравлики серии Б линейка Полный комплект объемом 30 литров

Комплектация и параметры :

  • Крышка
  • Заливная горловина с фильтром и сапуном
  • Указатель уровня с термометром
  • Сливной фильтр с обратным клапаном и фильтроэлементом
  • Сливной патрубок с заглушкой
  • Уплотнение крышки
  • Порошковая окраска внешних поверхностей
  • Порошковая окраска внутренних поверхностей
  • Длина : 480 мм
  • Ширина : 385 мм
  • Высота : 335 мм
Цена : 14000 руб. Купить

Комплектация, физические размеры, расположение отверстий и патрубков могут быть изменены по желанию заказчика.
Все баки проходят обязательную проверку на герметичность
* Для определения значения подачи гидростанции применено эмпирическое правило "объем гидробака должен равняться 3-5 значениям подачи станции в минуту"

Похожие гидробаки из других линеек и серий

Гидравлический бак серии Идеал объемом 30 литров
Цена 20520 руб.Гидравлический бак серии Идеал объемом 30 литров
Гидробак серии А линейка Полный комплект объемом 30 литров
Цена 11500 руб. Гидробак серии А линейка "Полный комплект" объемом 30 литров
Гидробак серии А линейка Стандарт объемом 30 литров
Цена 6170 руб. Гидробак серии А линейка "Стандарт" объемом 30 литров
Маслобак серии Б линейка Стандарт объемом 30 литров
Цена 11040 руб. Маслобак серии Б линейка "Стандарт" объемом 30 литров

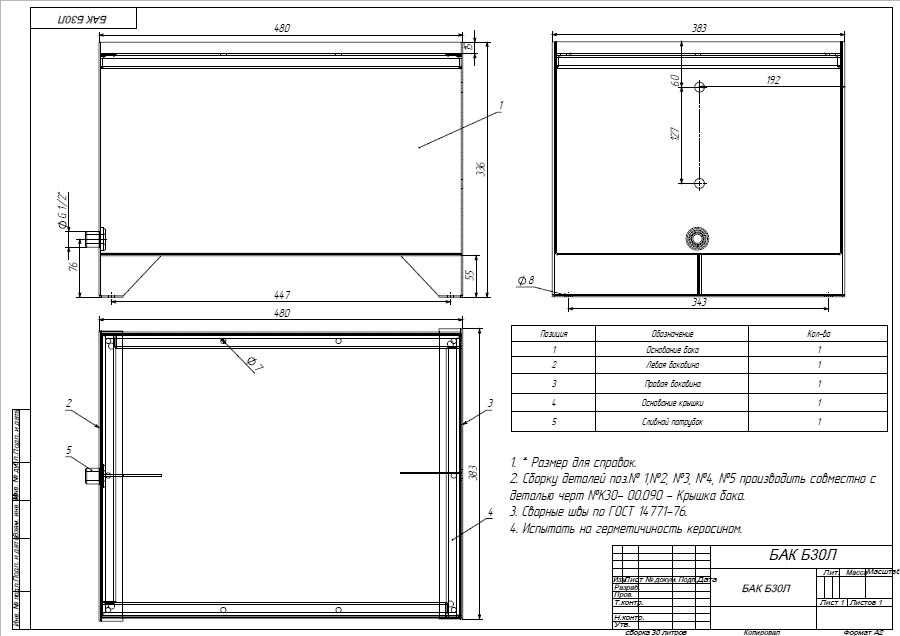

Чертеж маслобака для гидравлики объемом 30 литров

Чертеж маслобака для гидравлики серии Б линейка Полный комплект объемом 30 литров

Чертежи крышек маслобака для гидравлики объемом 30 литров

Вариант крышки для погруженного насоса

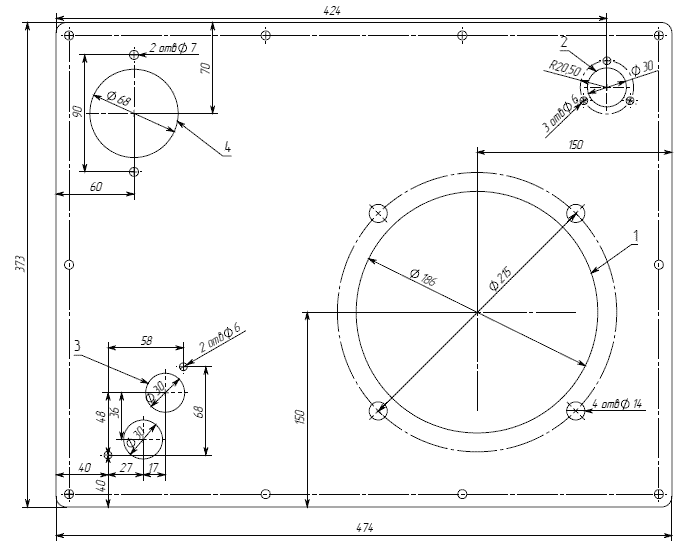

Чертеж крышки маслобака для гидравлики серии Б линейка Полный комплект объемом 30 литров для погружного насоса
Обозначения :
  1. Отверстия под двигатель (2.2 - 4 кВт).
  2. Отверстия под заливной фильтр с сапуном.
  3. Отверстия под гидравлический блок.
  4. Отверстия под сливной фильтр.

Вариант крышки с отдельно расположенным двигателем

Чертеж крышки маслобака для гидравлики серии Б линейка Полный комплект объемом 30 литров для отдельно расположенного двигателя
Обозначения :
  1. Отверстие под патрубок линии всасывания
  2. Отверстия под заливной фильтр с сапуном.
  3. Отверстия под гидравлический блок.
  4. Отверстия под сливной фильтр.

Раскрой крышки, расположение отверстий и патрубков могут быть изменены по желанию заказчика.

Варианты окраски маслобака для гидравлики

Возможны следующие варианты окраски бака:
  • Порошковая окраска всех поверхностей
  • Окраска эмалью внешних поверхностей (с предварительной грунтовкой) и полимерным антикоррозийным составом внутренних
  • Окраска эмалью только внешних поверхностей (с предварительной грунтовкой)
  • Грунтовка внешних поверхностей.

Цвет окраски определяется заказчиком (по умолчанию оранжевый)

Опции маслобака

Возможен выпуск гидробака со следующими дополнительными опциями:
  • Колеса
  • Стойка
  • Рама
  • Лоток
